【汽車養護及維修 】汽車原理機械動圖大放送，勝讀十年書！

1、離合器、變速箱工作原理

手動變速箱主要由齒輪和軸組成，通過不同的齒輪組合產生變速變矩；而自動變速箱AT是由液力變扭器、行星齒輪和液壓操縱系統組成，通過液力傳遞和齒輪組合的方式來達到變速變矩。

2、阿克曼轉向設計

阿克曼轉向幾何設計的車輛，沿著彎道轉彎時，利用四連桿的相等曲柄使內側輪的轉向角比外側輪大大約2~4度，使四個輪子路徑的圓心大致上交會(huì )于后軸的延長線上瞬時轉向中心，讓車輛可以順暢的轉彎。

3、差速器工作原理

汽車差速器能夠使左、右(或前、后)驅動輪實現以不同轉速轉動的機構。主要由左右半軸齒輪、兩個行星齒輪及齒輪架組成。功用是當汽車轉彎行駛或在不平路面上行駛時，使左右車輪以不同轉速滾動，即保證兩側驅動車輪作純滾動運動。差速器是為了調整左右輪的轉速差而裝置的。

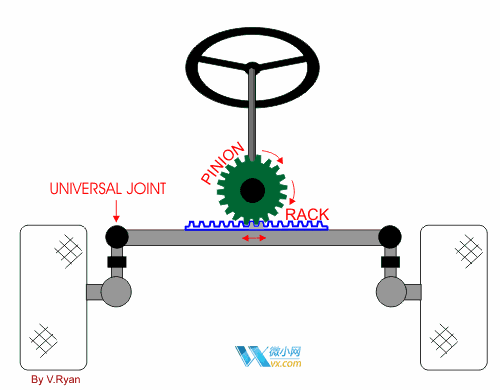

4、齒輪齒條式轉向機構

轉動轉向盤時，可帶動小齒輪轉動，這個小齒輪與一條齒條相吻合，帶動齒條左右直線運動，并推動轉向輪左右擺動，從而實現轉向功能。齒輪不是簡單的平齒輪，而是特殊的螺旋形狀，這可改善轉向時的柔順感。

5、汽車發動機的活塞運動，上下的活塞運動轉化成車輪轉動的動力

6、曲軸運動

曲軸材料是由碳素結構鋼或球墨鑄鐵制成的，有兩個重要部位:主軸頸，連桿頸，(還有其他)。主軸頸被安裝在缸體上，連桿頸與連桿大頭孔連接，連桿小頭孔與汽缸活塞連接，是一個典型的曲柄滑塊機構。

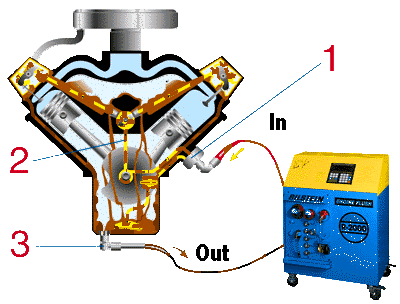

7、發動機機油沖洗機

8、汽車懸掛的工作圖

懸掛系統就是指由車身與輪胎間的彈簧和避震器組成整個支持系統。懸掛系統應有的功能是支持車身，改善乘坐的感覺，不同的懸掛設置會(huì )使駕駛者有不同的駕駛感受。外表看似簡單的懸掛系統綜合多種作用力，決定著轎車的穩定性、舒適性和安全性，是現代轎車十分關鍵的部件之一。
